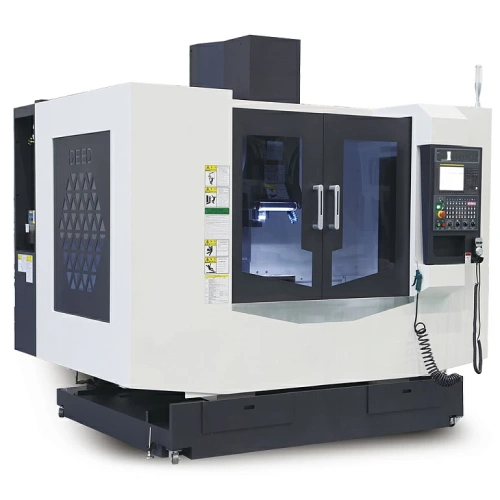

Центр обрабатывающий вертикальный VMC 80C
Характеристики
Размер стола (мм)
—
1700×800
Конус шпинделя
—
BT40
Скорость вращения шпинделя, об/мин
—
12000
Габаритные размеры без конвейера, мм
—
4500 х 4290 х 3600
Мощность шпинделя, кВт
—
11/18,5
Цена по запросу
Центр обрабатывающий вертикальный VMC 80C
Серия VMC представляет собой модельный ряд высокоточного фрезерного оборудования, предназначенного для обработки заготовок малых и средних размеров. Станки данной серии оборудованы цельнолитой колонной и основанием из полимерного литья, для обеспечения высоких скоростей обработки подвижными частями станка, такие как шпиндельная бабка и рабочий стол.
Виды обработки, выполняемые на станке:
- высокоточное фрезерование,
- сверление,
- растачивание,
- нарезание резьбы.
| Технические данные | Ед. | VMC 80С |
|---|---|---|
| Максимальная нагрузка на рабочий стол
| кг
| 1500
|
| Рабочая поверхность
| мм
| 1700*800 |
| Т-образный паз (Ширина)
| мм
| 22*6*130 |
| Расстояние между торцом шп. и поверхностью рабочего стола
| мм
| мин 150 - макс 960 |
| Перемещение по оси X/Y/Z
| мм
| 1500/810/810 |
| Подачи | ||
| Холостой ход по осям (X/Y/Z)
| м/мин
| 20/20/20 |
| Ускорение по осям (X/Y/Z)
| м/с^2
| 4 |
| Рабочая подача по осям (X/Y/Z)
| мм/мин
| 1 - 10 000 |
| Точность позиционирования по осям (X/Y/Z)
| мм
| ±0,006 |
| Точность повторяемости
| мм
| ±0,004 |
| Линейные направляющие по осям (X/Y/Z)
| - | качения |
| Ширина линейных направляющих
| мм
| 45 |
| Диаметр ШВП х шаг
| мм
| 50*10 |
| Шпиндель | ||
| Тип привода
| -
| Ременной |
| Мощность главного мотора
| кВт
| 11/18.5 |
| Частота вращения шпинделя
| об/мин
| 5 000 об |
| Крутящий момент
| Нм
| 168/305 |
| Исполнение конуса шпинделя
| -
| ВТ50
|
| Магазин АСИ | ||
| Тип инструментального магазина
| -
| Дисковый |
| Число инструментов
| -
| 24 |
| Макс.диаметр инструмента
| ||
| при занятых соседних гнездах:
| мм
| 105 |
| при свободных соседних гнездах:
| мм
| 200 |
| Макс.длина инструмента
| мм
| 350 |
| Макс.вес инструмента
| кг
| 15 |
| Время смены инструмента (инструмент-инструмент)
| сек
| 2.5
|
| Сервомоторы | ||
| Мощность сервомоторов по осям X/Y/Z
| кВт
| 4/4/7 |
| Крутящий момент сервомоторов по осям X/Y/Z
| Нм
| 27/27/36 |
| Другое | ||
| Общая потребляемая мощность
| кВт
| 30 |
| Давление сжатого воздуха в сети
| мПа
| 0.65 |
| Габариты (длина х ширина х максимальная высота) без конвейера
| мм
| 4000х3700х3600 |
| Вес
|
| 13500 |
| Тип направляющих
|
| Шариковые |
