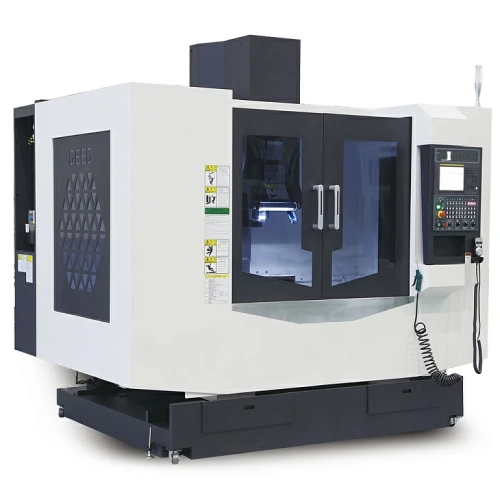

Центр обрабатывающий вертикальный VMC 70C
Характеристики
Размер стола (мм)
—
1400x700
Конус шпинделя
—
BT40
Скорость вращения шпинделя, об/мин
—
12000
Габаритные размеры без конвейера, мм
—
4050 х 4000 х 3430
Мощность шпинделя, кВт
—
11/18.5
Цена по запросу
Центр обрабатывающий вертикальный VMC 70C
Серия VMC представляет собой модельный ряд высокоточного фрезерного оборудования, предназначенного для обработки заготовок малых и средних размеров. Станки данной серии оборудованы цельнолитой колонной и основанием из полимерного литья, для обеспечения высоких скоростей обработки подвижными частями станка, такие как шпиндельная бабка и рабочий стол.
Виды обработки, выполняемые на станке:
- высокоточное фрезерование,
- сверление,
- растачивание,
- нарезание резьбы.
| Технические данные | Ед. | VMC 70С |
|---|---|---|
| Максимальная нагрузка на рабочий стол
| кг
| 1300
|
| Рабочая поверхность
| мм
| 1400*700 |
| Т-образный паз (Ширина)
| мм
| 18*5*125 |
| Расстояние между торцом шп. и поверхностью рабочего стола
| мм
| мин 150 - макс 860 |
| Перемещение по оси X/Y/Z
| мм
| 1300/710/710 |
| Подачи | ||
| Холостой ход по осям (X/Y/Z)
| м/мин
| 30/30/24 |
| Ускорение по осям (X/Y/Z)
| м/с^2
| 4 |
| Рабочая подача по осям (X/Y/Z)
| мм/мин
| 1 - 10 000 |
| Точность позиционирования по осям (X/Y/Z)
| мм
| ±0,005 |
| Точность повторяемости
| мм
| ±0,003 |
| Линейные направляющие по осям (X/Y/Z)
| - | качения |
| Ширина линейных направляющих
| мм
| 45 |
| Диаметр ШВП х шаг
| мм
| 40*16 |
| Шпиндель | ||
| Тип привода
| -
| Прямой |
| Мощность главного мотора
| кВт
| 11/18.5 |
| Частота вращения шпинделя
| об/мин
| 12 000 об |
| Крутящий момент
| Нм
| 52.5/118 |
| Исполнение конуса шпинделя
| -
| ВТ40
|
| Магазин АСИ | ||
| Тип инструментального магазина
| -
| Дисковый |
| Число инструментов
| -
| 24 |
| Макс.диаметр инструмента
| ||
| при занятых соседних гнездах:
| мм
| 78 |
| при свободных соседних гнездах:
| мм
| 150 |
| Макс.длина инструмента
| мм
| 300 |
| Макс.вес инструмента
| кг
| 8 |
| Время смены инструмента (инструмент-инструмент)
| сек
| 1.6
|
| Сервомоторы | ||
| Мощность сервомоторов по осям X/Y/Z
| кВт
| 4/4/7 |
| Крутящий момент сервомоторов по осям X/Y/Z
| Нм
| 20/20/27 |
| Другое | ||
| Общая потребляемая мощность
| кВт
| 30 |
| Давление сжатого воздуха в сети
| мПа
| 0.65 |
| Габариты (длина х ширина х максимальная высота) без конвейера
| мм
| 3350х4000х3350 |
| Вес
|
| 10500 |
| Тип направляющих
|
| Шариковые |
