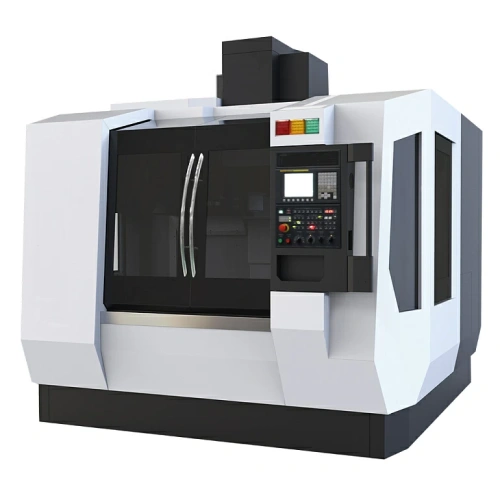

Центр обрабатывающий вертикальный VMC 50B
Характеристики
Размер стола (мм)
—
950×500
Конус шпинделя
—
BT40
Скорость вращения шпинделя, об/мин
—
12000
Габаритные размеры без конвейера, мм
—
3260 х 3200 х 3000
Мощность шпинделя, кВт
—
11/18.5
Цена по запросу
Центр обрабатывающий вертикальный VMC 50B
Описание
Серия VMC представляет собой модельный ряд высокоточного фрезерного оборудования, предназначенного для обработки заготовок малых и средних размеров. Станки данной серии оборудованы цельнолитой колонной и основанием из полимерного литья, для обеспечения высоких скоростей обработки подвижными частями станка, такие как шпиндельная бабка и рабочий стол.
Виды обработки, выполняемые на станке:
- высокоточное фрезерование,
- сверление,
- растачивание,
- нарезание резьбы.
| Технические данные | Ед. | VMC 50B | |||
|---|---|---|---|---|---|
|
Максимальная нагрузка на рабочий стол |
кг |
600 |
|||
|
Рабочая поверхность |
мм |
950*500 | |||
|
Т-образный паз (Ширина) |
мм |
18*4*100 | |||
|
Расстояние между торцом шп. и поверхностью рабочего стола |
мм |
мин 150 - макс 750 | |||
|
Перемещение по оси X/Y/Z |
мм |
850/500/600 | |||
| Подачи | |||||
|
Холостой ход по осям (X/Y/Z) |
м/мин |
40/40/32 | |||
|
Ускорение по осям (X/Y/Z) |
м/с^2 |
4 | |||
|
Рабочая подача по осям (X/Y/Z) |
мм/мин |
1 - 20 000 | |||
|
Точность позиционирования по осям (X/Y/Z) |
мм |
±0,003 | |||
|
Точность повторяемости |
мм |
±0,002 | |||
|
Линейные направляющие по осям (X/Y/Z) |
- | роликовые | |||
|
Ширина линейных направляющих |
мм |
45 | |||
|
Диаметр ШВП х шаг |
мм |
40*16 | |||
| Шпиндель | |||||
|
Тип привода |
- |
Прямой | |||
|
Мощность главного мотора |
кВт |
11/18.5 | |||
|
Частота вращения шпинделя |
об/мин |
12 000 об | |||
|
Крутящий момент |
Нм |
70/117.8 | |||
|
Исполнение конуса шпинделя |
- |
ВТ40 |
|||
| Магазин АСИ | |||||
|
Тип инструментального магазина |
- |
Дисковый | |||
|
Число инструментов |
- |
24 | |||
|
Макс.диаметр инструмента |
|||||
|
при занятых соседних гнездах: |
мм |
78 | |||
|
при свободных соседних гнездах: |
мм |
150 | |||
|
Макс.длина инструмента |
мм |
300 | |||
|
Макс.вес инструмента |
кг |
8 | |||
|
Время смены инструмента (инструмент-инструмент) |
сек |
1.6 |
|||
| Сервомоторы | |||||
|
Мощность сервомоторов по осям X/Y/Z |
кВт |
4/4/7 | |||
|
Крутящий момент сервомоторов по осям X/Y/Z |
Нм |
22/22/30 | |||
| Другое | |||||
|
Общая потребляемая мощность |
кВт |
34 | |||
|
Давление сжатого воздуха в сети |
мПа |
0.65 | |||
|
Габариты (длина х ширина х максимальная высота) без конвейера |
мм |
2700х2700х3290 | |||
|
Вес |
|
7000 | |||
|
Тип направляющих |
|
Роликовые |
