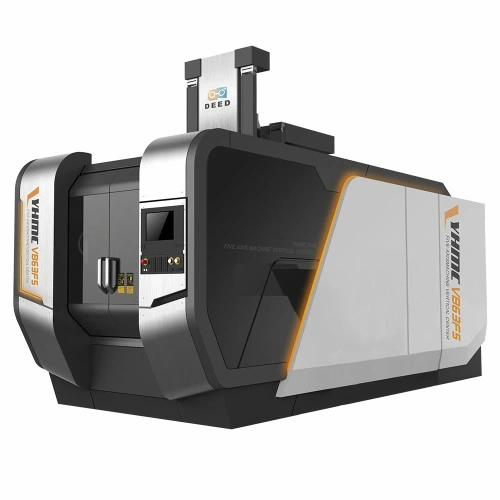

Центр обрабатывающий пятиосевой VB63F5
Характеристики
Размер стола (мм)
—
630
Конус шпинделя
—
HSk-A63
Мощность шпинделя, кВт
—
35
Макс. нагрузка на стол, кг
—
850
Цена по запросу
Центр обрабатывающий пятиосевой VB63F5
Обрабатывающие центры VB63F5 предназначены для комплексной фрезерной обработки одновременно по 5-ти управляемым координатам сложнопрофильных деталей из различных материалов, в том числе из высоколегированных закаленных сталей. Благодаря портальной мостовой схеме можно достичь больших значений линейных перемещений по оси Y и при этом сохранить единую жесткость системы в любой точке позиционирования шпиндельного узла.
Оборудование специально разработано для аэрокосмической и приборостроительной отрасли, а также высокоточных инструментальных производств. для производства сложных технологических изделий с высокой точностью за один установ.
Технические возможности станка обеспечивают высокую производительность и точность при любом типе производства: от единичного и опытного до крупносерийного.

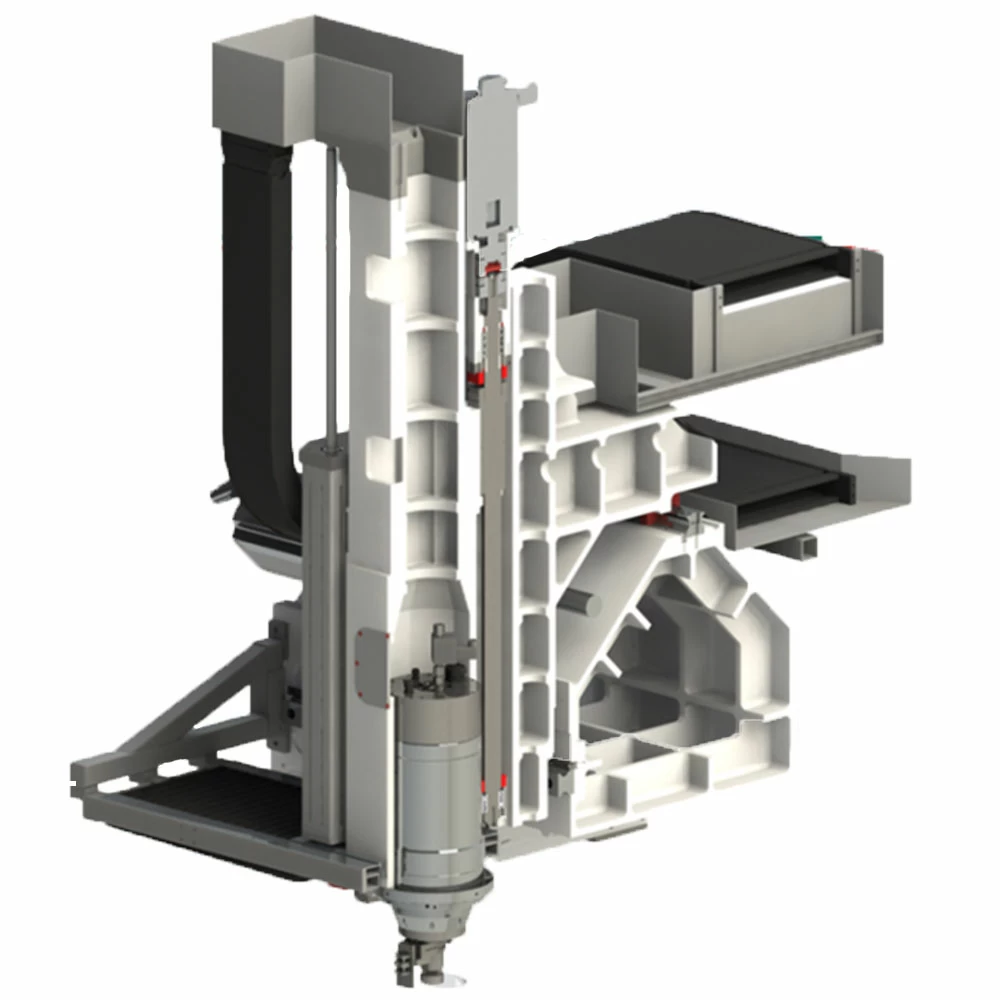

Надежность и долговечность фрезерного центра обусловлены портальной жёсткой конструкцией станины, которая изготавливается по немецкой технологии из ультравысокопрочного полимерного бетона ”UHPC”.
Применение данной технологии уменьшает тепловое расширение при интенсивной работе станка, что значительно снижает влияние температуры на точность обработки. Полимербетон ”ИНРС” также обладает высоким коэффициентом поглощения вибрации, что положительно сказывается на стойкости режущего инструмента и качестве обработанной поверхности.
| Технические данные | Ед. | VB63F5 |
|---|---|---|
| Перемещение | ||
| По оси X
| мм
| 800
|
| По оси Y
| мм
| 800 |
| По оси Z
| мм
| 600 |
| По оси A
| град
| ±135 |
| По оси С
| град
| пост. 360 |

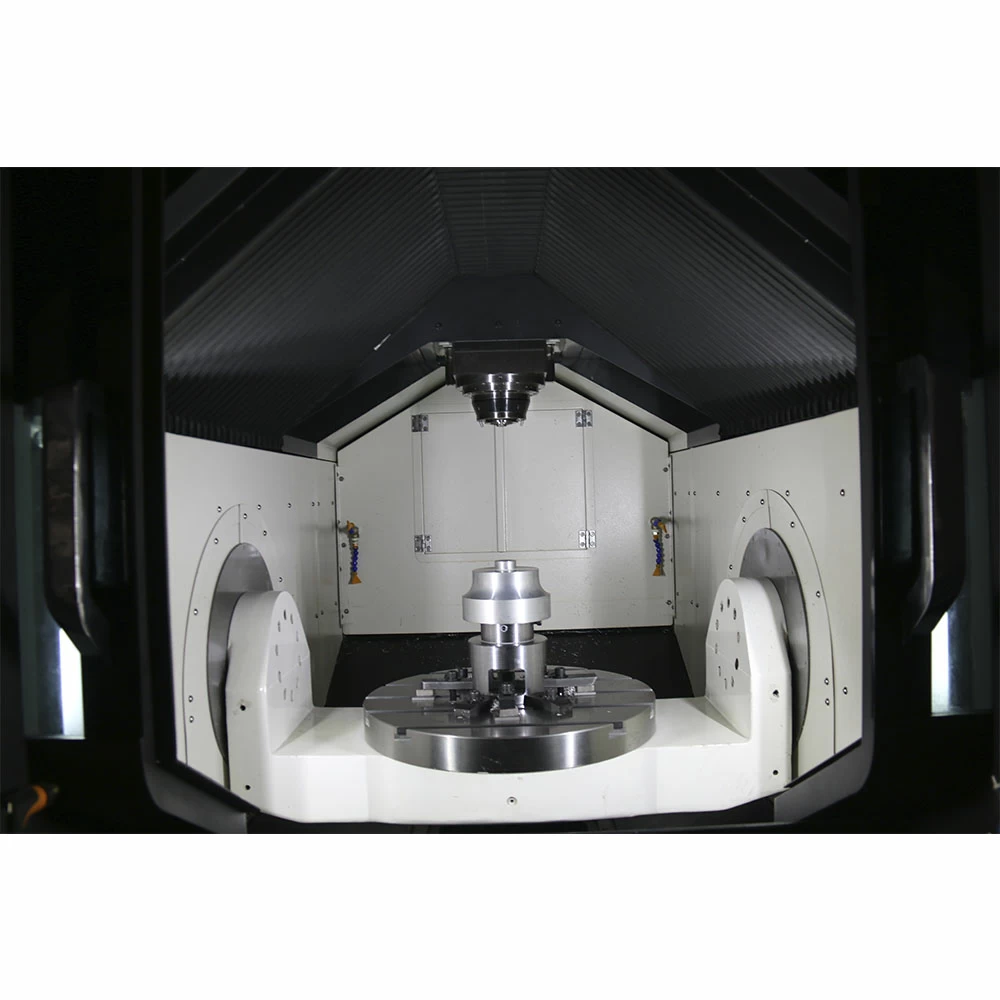

| Рабочий стол | ||
| Размер стола
| мм
| 630 |
| Макс. нагрузка
| кг
| 850 |
| Шпиндель | ||
| Конус шпинделя
| -
| HSK-A63 |
| Частота вращения
| об/мин
| 18 000 (24 000) |
| Крутящий момент
| Нм
| 95/105 |
| Мощность главного двигателя
| кВт
| 35 |
| Скорость вращения | ||
| Ускоренные перемещения по X, Y, Z
| м/мин
| 50/50/50 |
| Ускоренные перемещения по А, С
| м/мин
| 60/120 |
| Точность | ||
| Точность позиционирования по X/Y/Z
| мм
| ±0,008 |
| Магазин АСИ | ||
| Тип магазина
| -
| Цепной |
| Кол-во ячеек
| шт
| 40 (60) |
